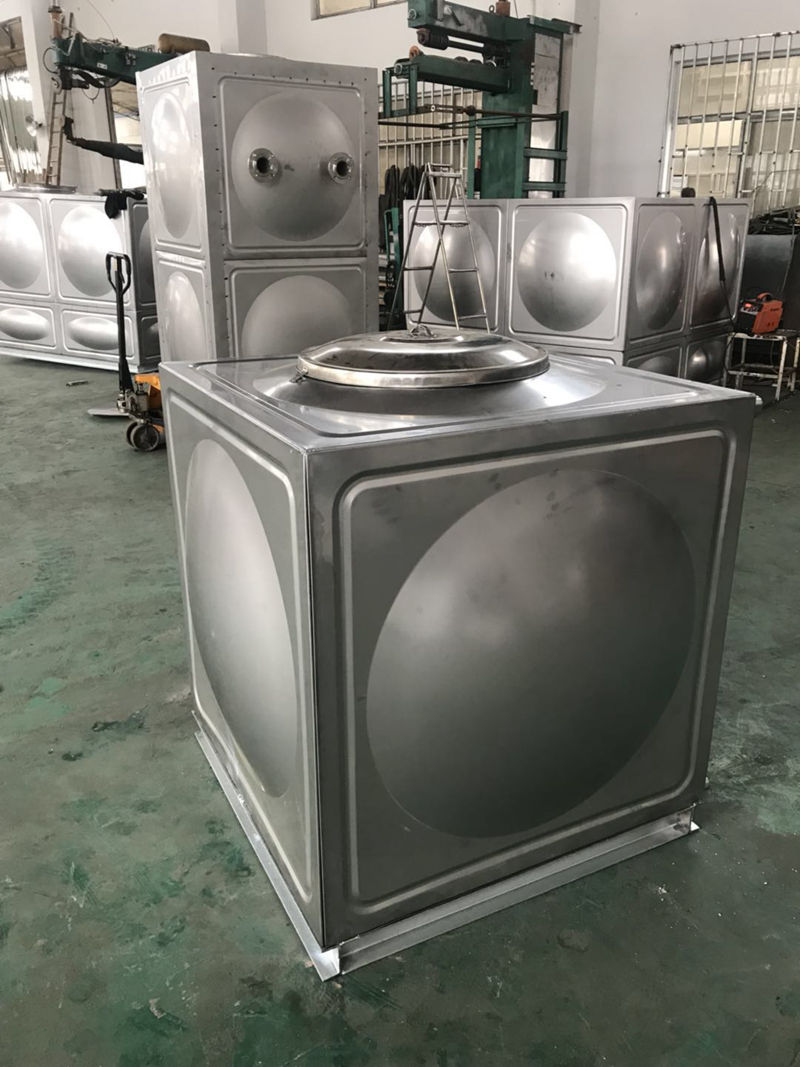

膨脹水箱是一個鋼板焊制的容器，有各種大小不同的規格。膨脹水箱上通常接有以下管道：
（1）膨脹管 它將系統中水因加熱膨脹所增加的體積轉入膨脹水箱（和回水干道相連接）。
（2） 溢流管用于排出水箱內超過規定水位的多余的水。
（3）液位管 用于監督水箱內的水位。
（4）循環管 在水箱和膨脹管可能發生凍結時，用來使水循環（在水箱的底部中央位置，和回水干道相連接）。
（5）排污管 用于排污。
（6）補水閥 與箱體內的浮球相連，水位低于設定值則通 閥門補充水。
為安全起見，膨脹管、循環管、溢流管上不允許裝任何閥門。
膨脹水箱用于閉式 水循環系統中，起到了平衡水量及壓力的作用，避免 安全閥頻繁開啟和自動補水閥頻繁補水。膨脹罐起到容納膨脹水的作用外，還能起到補水箱的作用，膨脹罐充入氮?dú)猓軌颢@得較大容積來容納膨脹水量，高、低壓膨脹罐可利用本身壓力并聯向穩壓系統補水。本裝置各點控制均為聯鎖反應，自動運行，壓力波動范圍小，安全可靠，節能，經濟效果好。
系統中設置膨脹水箱的主要作用
（1） 膨脹，使系統中的淡水受熱后有膨脹的余地。
（2） 補水，補充系統中因蒸發和泄漏而損失的水量并保證淡水泵有足夠的吸入壓頭。
（3） 排氣，排放系統中的空氣。
（4） 投藥，投化學藥劑以便對冷卻水進行化學處理。
（5） 加熱，如果在其中設置了加熱裝置，可對冷卻水進行加熱以便暖缸。
2容積計算
當110-70°C供暖系統 V=0.038Vc
當130-70°C供暖系統 V=0.043Vc
式中V—— 膨脹水箱的有效容積（即相當于檢查管到溢流管之間高度的容積），L；
Vc——系統內的水容量，L。
膨脹水箱選用
開式高位膨脹水箱
適用于中小型低溫水 供暖系統，膨脹水箱規格見下表，構造見國標圖。
|
型號
|
方形
|
圓形
|
|
|
|
|
|
|
|
|
公稱面積（m³）
|
有效容積（m³）
|
外形尺寸
|
公稱容積（m³）
|
有效容積（m³）
|
筒體
|
|
|
|
|
|
長
|
寬
|
高
|
內徑
|
高度
|
|
|
|
|
|
|
1
|
0.5
|
0.61
|
900
|
900
|
900
|
0.3
|
0.35
|
900
|
700
|
|
2
|
0.5
|
0.63
|
1200
|
700
|
900
|
0.3
|
0.33
|
800
|
800
|
|
3
|
1.0
|
1.15
|
1100
|
1100
|
1100
|
0.5
|
0.54
|
900
|
1000
|
|
4
|
1.0
|
1.20
|
1400
|
900
|
1100
|
0.5
|
0.59
|
1000
|
900
|
|
5
|
2.0
|
2.27
|
1800
|
1200
|
1200
|
0.8
|
0.83
|
1000
|
1200
|
|
6
|
2.0
|
2.06
|
1400
|
1400
|
1200
|
0.8
|
0.81
|
1100
|
1000
|
|
7
|
3.0
|
3.05
|
2000
|
1400
|
1400
|
1.0
|
1.1
|
1100
|
1300
|
|
8
|
3.0
|
3.20
|
1600
|
1600
|
1400
|
1.0
|
1.2
|
1200
|
1200
|
|
9
|
4.0
|
4.32
|
2000
|
1600
|
1500
|
2.0
|
2.1
|
1400
|
1500
|
|
10
|
4.0
|
4.37
|
1800
|
1800
|
1500
|
2.0
|
2.0
|
1500
|
1300
|
|
11
|
5.0
|
5.18
|
2400
|
1600
|
1500
|
3.0
|
3.3
|
1600
|
1800
|
|
12
|
5.0
|
5.35
|
2200
|
1800
|
1500
|
3.0
|
3.4
|
1800
|
1500
|
|
13
|
|
|
|
|
|
4.0
|
4.2
|
1800
|
1800
|
|
14
|
|
|
|
|
|
4.0
|
4.6
|
2000
|
1600
|
|
15
|
|
|
|
|
|
5.0
|
5.2
|
1800
|
2200
|
|
16
|
|
|
|
|
|
5.0
|
5.2
|
2000
|
1800
|
3安裝要點
膨脹水箱安裝位置，應考慮防止 水箱內水的凍結，若水箱安裝在非供暖房間內時，應考慮保溫。
膨脹管在重力循環系統時接在供水總立管的頂端；在機械循環系統時接至系統定壓點，一般接至水泵吸入口前，循環管接至系統定壓點前的水平回水干管上，該點與定壓點之間，應保持不小于1.5-3m的距離。這樣可讓少量熱水能緩慢地通過循環管和膨脹管流出水箱，以防水箱里的水凍結。在重力循環中，循環管也接到供水干管上，也應與膨脹管保持一定的距離。
膨脹管、溢水管和循環管上嚴禁安裝閥門，而排水管和信號管上應設置 閥門。
設在非供暖房間內的膨脹管，循環管理體制、信號管均應保溫。
一般開式膨脹水箱內的水溫不應超過95°C。
4原理
一般冷卻系統冷卻液的流動是靠水泵的壓力來實現的。 水泵吸水的一側壓力低，易產生蒸汽泡，使水泵的出水量顯著下降，并引起水泵葉輪和水套的穴蝕，在其表面產生麻點或凹坑，縮短了葉輪和水套的使用壽命。加裝膨脹水箱后，由于膨脹水箱和水泵進水口之間存在補充 水管；散熱器中的蒸汽泡和水套中的蒸汽泡通過導管和進入膨脹水箱，從而使氣水徹底分離。由于膨脹水箱溫度較低，進入的氣體得到冷凝，一部分變成液體，重新進入水泵。而積存在膨脹水箱液面上的氣體起緩沖作用，使冷卻系內壓力保持穩定狀態。
5作用
膨脹水箱被廣泛應用于 中央空調、鍋爐、 熱水器、變頻、恒壓供水等設備中，其能緩沖系統壓力波動，消除水錘起到穩壓卸荷的作用，在系統內水壓輕微變化時，膨脹水箱氣囊的自動膨脹收縮會對水壓的變化有一定緩沖作用，能保證系統的水壓穩定，水泵不會因壓力的改變而頻繁的開啟
|
